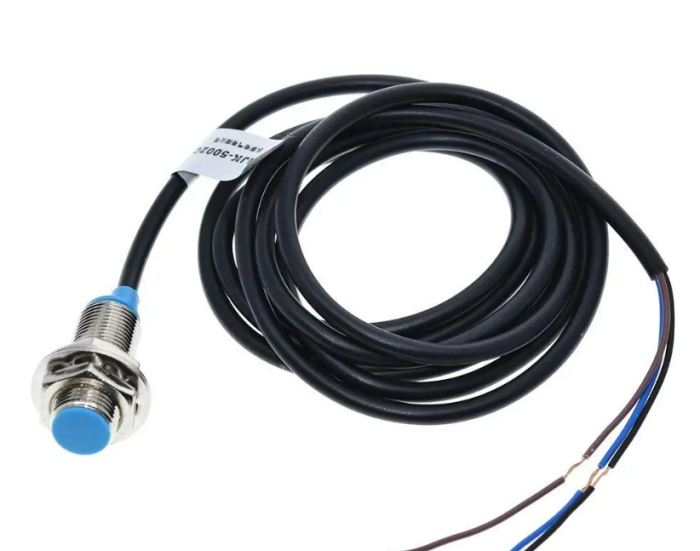

Датчик Холу NJK-5002C NPN NO 3-wires
Принцип дії датчиків Холла заснований на чутливості магнітного поля поблизу датчика.
Датчик використовується в побутовому і промисловому обладнанні, вихідний сигнал датчика змінюється на протилежний при наявності магніту в зоні спрацювання.
Датчик повинен бути встановлений чутливим елементом у бік зони контролю. Чутливий елемент датчика ― це пластиковий виступ синього або оранжевого кольору. Датчик може бути встановлений в отвір діаметром 12 мм і глибиною до 20 мм. Для фіксації датчика у потрібному положенні (на потрібній глибині) в комплекті з датчиком є кріпильні гайки і шайби. Датчик герметичний, зтепенью захисту IP65, тому може використовуватися в агресивному середовищі з пилом, з підвищеною вологістю, вібрацією і т. п…
Відстань спрацьовування датчика близько 10 мм (залежить від сили магнітного поля). На задній торцевій частині датчика встановлений світлодіод, він загоряється коли датчик спрацьовує і горить до тих пір, поки в зоні спрацювання є магнітне поле.
Датчик має транзисторний вихід NPN полярності і нормально відкрите (NO) стан виходу.
Датчик має три провідника для підключення до обладнання, провідники марковані кольором: коричневий – напруга живлення 6-36 VDC, чорний – вихідний сигнал, синій – загальний провідник (300 мА). Довжина проводів становить 1 м.
